Videoispezione tubazioni industriali: guida alla scelta del robot giusto

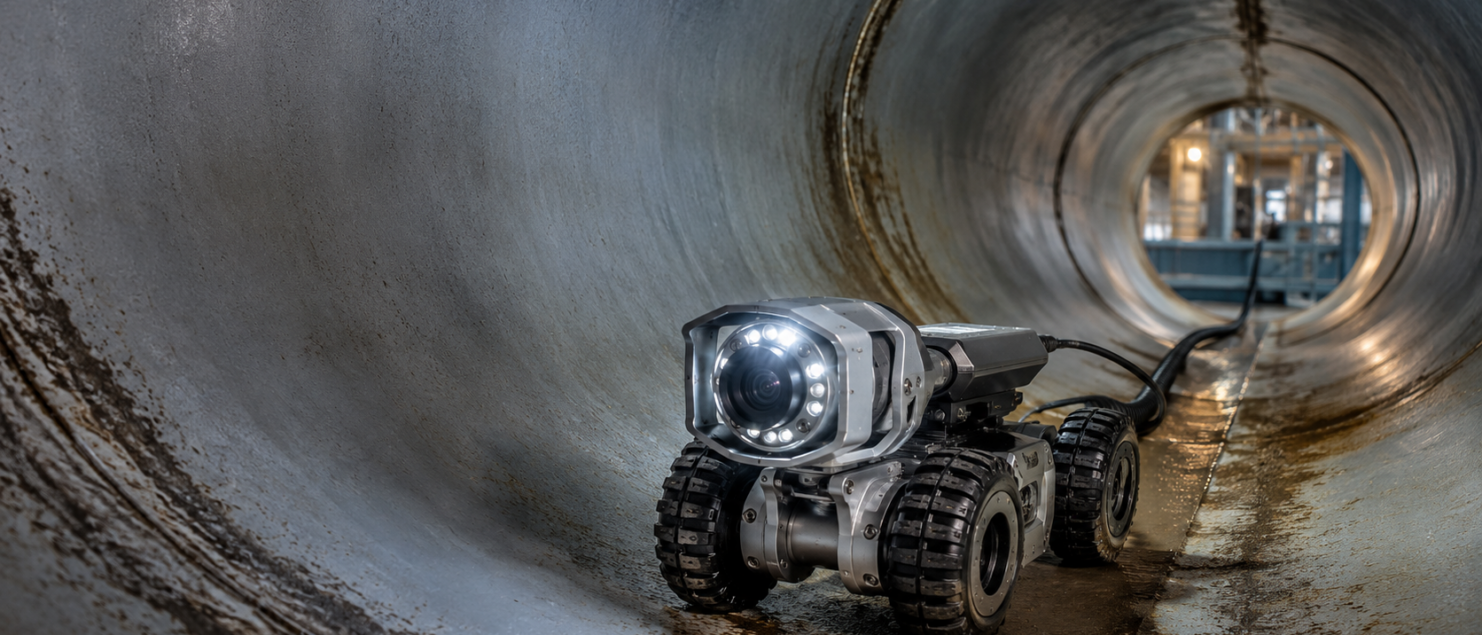

Scegliere il robot giusto per la videoispezione industriale non è mai una decisione banale. Le tubazioni degli impianti industriali nascondono sfide che i sistemi standard faticano ad affrontare: diametri variabili, ambienti con gas pericolosi, distanze di centinaia di metri, requisiti di certificazione stringenti. Questa guida ti accompagna attraverso i criteri tecnici fondamentali per scegliere uno strumento all’altezza delle tue esigenze — e del contesto in cui dovrai operare ogni giorno.
Sfide specifiche delle tubazioni industriali
Le tubazioni industriali non assomigliano alle fognature civili. Sono sistemi complessi, progettati per trasportare fluidi in pressione, gas, prodotti chimici o acqua ad alta temperatura — e il loro stato interno ha un impatto diretto sulla continuità operativa e sulla sicurezza dell’impianto.
La prima sfida è l’accesso fisico: molte condotte industriali sono integrate in strutture, coibentate, interrate sotto pavimentazioni in cemento armato o collocate in aree difficilmente raggiungibili. I punti di ispezione sono limitati e spesso non si trovano in posizione strategica rispetto ai tratti da monitorare. Un robot ispezione tubazioni deve quindi essere in grado di percorrere lunghe distanze a partire da un singolo punto di ingresso, senza perdita di segnale e senza richiedere aperture intermedie.
La seconda sfida è l’ambiente operativo. Nelle industrie petrolchimiche, nelle raffinerie, nelle centrali energetiche e negli impianti alimentari le tubazioni possono contenere residui di idrocarburi, solventi, vapori infiammabili o gas tossici. Operare in questi contesti senza la strumentazione certificata adeguata espone operatori e impianti a rischi inaccettabili. Il controllo tubazioni in ambienti classificati non è un’opzione aperta a qualsiasi strumento: richiede robot con specifiche tecniche e certificazioni precise.
La terza sfida riguarda la qualità diagnostica richiesta. In ambito industriale, un’ispezione visiva approssimativa non è sufficiente. Occorre documentare lo stato delle pareti con immagini ad alta risoluzione, rilevare deformazioni, corrosioni, depositi, cricche e giunti difettosi con precisione sufficiente a classificare il difetto secondo standard internazionali e pianificare interventi di manutenzione o risanamento basati su dati oggettivi.

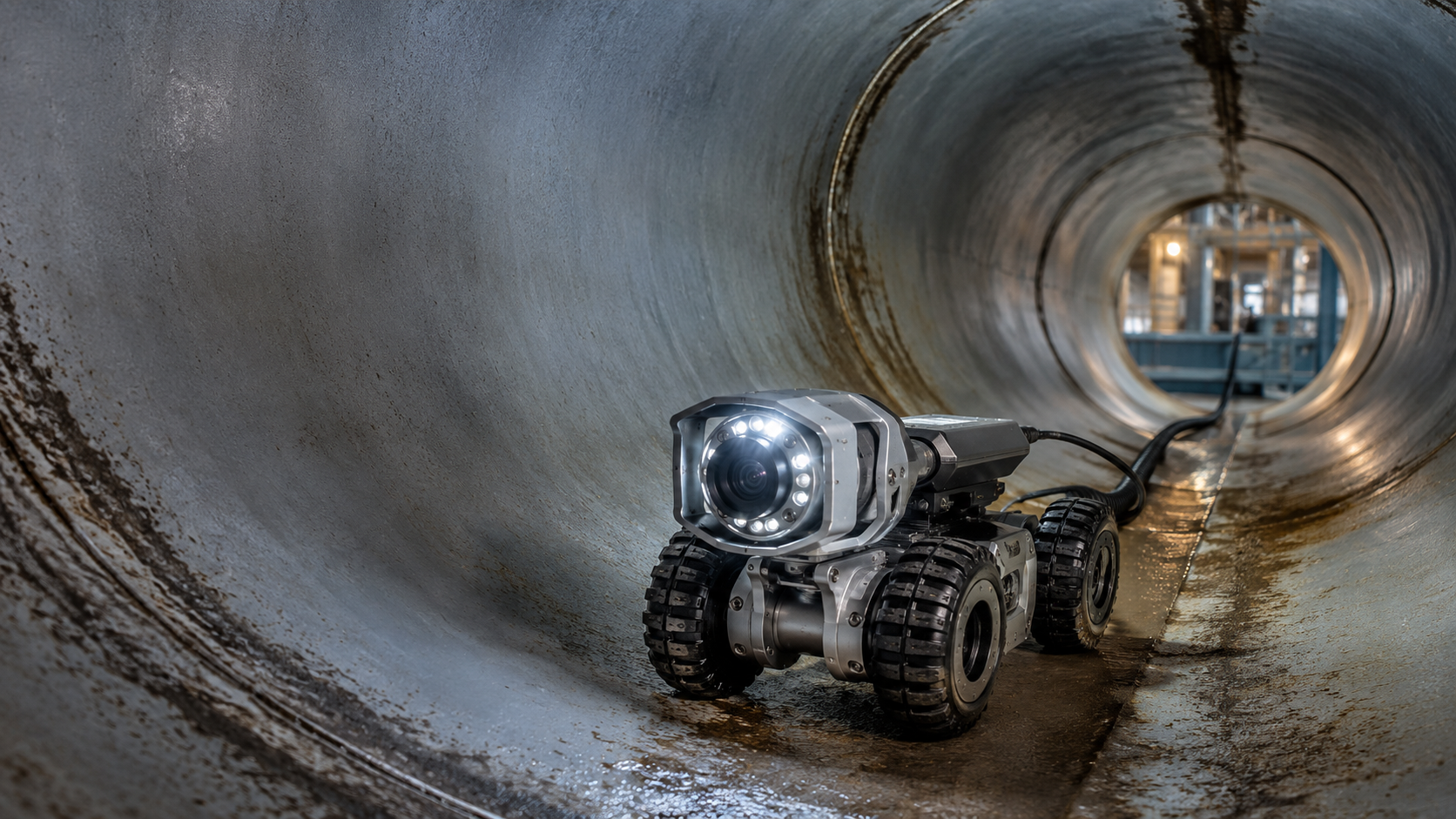

Caratteristiche tecniche del robot per videoispezione industriale
Quando si valuta un robot ispezione tubazioni per applicazioni industriali, le specifiche tecniche non sono un dettaglio: sono il cuore della decisione. Ecco le caratteristiche che fanno davvero la differenza sul campo:
- Risoluzione e qualità ottica: la telecamera deve garantire una risoluzione minima di 1080p per permettere la lettura chiara di anomalie superficiali come micro-cricche, corrosione incipiente o depositi sottili. I modelli più avanzati per la videoispezione industriale montano ottiche con grandangolo regolabile, zoom digitale e illuminazione LED ad alta intensità con temperatura di colore ottimizzata per la ripresa su superfici metalliche riflettenti.
- Trazione e stabilità: il robot deve mantenere la rotta anche su superfici irregolari, in presenza di depositi sul fondo o in condotte con variazioni di pendenza. I sistemi a trazione integrale su tutti i moduli garantiscono una progressione stabile anche in condizioni difficili. Per le ispezioni condotte in verticale o con forti inclinazioni, sono necessari robot con sistemi di ancoraggio o trazione differenziale avanzata.
- Impermeabilità e resistenza chimica: la classe di protezione IP del robot deve essere adeguata all’ambiente operativo: IP68 è il requisito minimo per operare in condotte parzialmente o completamente sommerse. Per la videoispezione tubi acqua in acquedotti o impianti idrici industriali, la resistenza alla pressione idrostatica è un parametro critico da verificare nelle specifiche tecniche del costruttore.
- Sistema di orientamento telecamera: la testa rotante a 360° è uno standard imprescindibile nella videoispezione industriale Permette di esaminare l’intera circonferenza interna della condotta senza dover eseguire più passaggi, riducendo i tempi di ispezione e garantendo una copertura diagnostica completa. Alcuni modelli integrano anche telecamere laterali per l’ispezione simultanea dei raccordi.
- Capacità di traino e autonomia: il peso del cavo diventa un fattore limitante nelle ispezioni a grande distanza. I robot professionali per controllo tubazioni industriali sono dotati di motori ad alta coppia dimensionati per trainare il cavo anche a 200-300 metri di distanza, mantenendo piena manovrabilità. Verifica sempre la curva di coppia disponibile in funzione della lunghezza del cavo impiegato.
Diametri e lunghezze
Uno degli errori più comuni nella selezione di un robot ispezione tubazioni è sottovalutare l’importanza della compatibilità dimensionale. Un robot progettato per un range di diametri specifico non funziona bene — o non funziona affatto — fuori da quel range.
I robot compatti per piccoli diametri, tipicamente da 50 mm a 150 mm, sono lo strumento ideale per la ispezione condotte in impianti con tubazioni di processo di piccola sezione, reti idriche secondarie o condotte di scarico industriale. Sono leggeri, manovrabili e veloci da deployer, ma la loro capacità diagnostica è spesso limitata rispetto ai modelli più grandi.
I robot per diametri medi, da 150 mm a 400 mm, rappresentano la categoria più versatile e quella con la maggiore diffusione nel settore. Sono adatti alla videoispezione tubi acqua in reti idriche industriali, alle fognature di grandi stabilimenti e alle condotte di processo di media sezione. Offrono il miglior equilibrio tra dimensioni, prestazioni e costo.
I robot per grandi diametri, da 400 mm fino a oltre 1.200 mm, sono sistemi specialistici progettati per collettori fognari principali, condotte acquedottistiche di grande portata e tubazioni di processo industriale di sezione rilevante. Sono spesso dotati di moduli espandibili per adattarsi automaticamente a variazioni di diametro lungo il percorso.
Per quanto riguarda la lunghezza del cavo, il principio generale è: scegli sempre il cavo più lungo rispetto al tratto più lungo che prevedi di dover ispezionare, con un margine minimo del 20%. I cavi da 100 metri sono adeguati per la maggior parte delle ispezioni condominiali e industriali leggere; per videoispezione industriale su grandi impianti, considera sistemi da 200 o 300 metri con avvolgicavo motorizzato integrato.
Certificazioni ATEX: quando sono necessarie e cosa significano
In ambiente industriale, la certificazione ATEX non è un optional: è un requisito di legge e di sicurezza per qualsiasi apparecchiatura elettrica utilizzata in zone classificate con presenza di atmosfere potenzialmente esplosive.
La direttiva europea ATEX (2014/34/UE) definisce i requisiti di sicurezza per apparecchiature destinate a operare in presenza di gas, vapori, nebbie o polveri infiammabili. Gli impianti petrolchimici, le raffinerie, i siti di stoccaggio di idrocarburi, alcuni impianti farmaceutici e alimentari rientrano tipicamente in questa classificazione. Operare in queste aree con un robot ispezione tubazioni non certificato ATEX è una violazione normativa grave — con conseguenze dirette in termini di responsabilità legale in caso di incidente.
Un robot certificato ATEX per la videoispezione industriale deve soddisfare requisiti molto stringenti: custodie antideflagranti o pressurizzate, connettori stagni certificati, componenti elettronici progettati per limitare la generazione di archi o scintille, e documentazione tecnica completa con dichiarazione di conformità. La categoria ATEX del robot (es. II 2G, II 1G) deve essere compatibile con la zona classificata in cui verrà impiegato.
Prima di acquistare qualsiasi sistema di controllo tubazioni per ambienti a rischio esplosione, verifica sempre le certificazioni presenti sulla targhetta del robot, controlla la dichiarazione di conformità del costruttore e confrontala con la classificazione ATEX delle aree di utilizzo previste nel tuo impianto.
Integrazione software
La capacità diagnostica di un robot ispezione tubazioni è solo una parte del valore che questo strumento può portare a un’organizzazione industriale. L’altra parte — spesso determinante nella scelta finale — è la qualità del software di gestione e la sua capacità di integrarsi con i sistemi informativi esistenti.
I software dedicati alla videoispezione industriale di nuova generazione fanno molto più che registrare video. Permettono di classificare i difetti secondo standard internazionali come WRc o NASSCO, di associare ogni anomalia a una posizione georeferenziata nella rete, di generare report strutturati in formato PDF o XML e di alimentare automaticamente i sistemi CMMS (Computerized Maintenance Management System) con i dati raccolti durante l’ispezione.
L’integrazione con i sistemi CMMS è particolarmente importante per le organizzazioni che gestiscono grandi reti di tubazioni: permette di passare da una manutenzione reattiva — si interviene quando il guasto è già avvenuto — a una manutenzione predittiva, basata su dati storici e trend di deterioramento rilevati dalle ispezioni periodiche con robot ispezione tubazioni. Il risultato è una riduzione significativa dei fermi macchina non pianificati e dei costi di manutenzione d’emergenza.
Valuta attentamente anche la compatibilità del software con i tuoi sistemi GIS (Geographic Information System) se gestisci reti estese: la possibilità di importare direttamente i dati di ispezione condotte nella mappa della rete aziendale trasforma ogni ispezione in un aggiornamento del gemello digitale dell’infrastruttura.
Endoscopi Industriali: il partner per la videoispezione industriale professionale
Endoscopi Industriali offre una selezione completa di robot per videoispezione industriale, con modelli certificati ATEX, compatibili con software CMMS e dimensionati per qualsiasi range di diametro e lunghezza. Il team tecnico è disponibile per supportarti nella valutazione delle specifiche tecniche più adatte al tuo contesto operativo, con consulenza personalizzata e assistenza post-vendita dedicata.
FAQ sulla videoispezione industriale
Un robot standard può essere usato in zone ATEX se non ci sono gas presenti al momento dell’ispezione?
No. La classificazione ATEX di una zona è permanente e prescinde dalla presenza effettiva di gas nel momento specifico dell’intervento. Utilizzare un robot ispezione tubazioni non certificato in una zona classificata è una violazione normativa indipendentemente dalle condizioni ambientali rilevate sul momento. La certificazione è un requisito assoluto, non una misura precauzionale facoltativa.
La videoispezione industriale richiede la pulizia preventiva delle tubazioni?
Dipende dallo stato interno della condotta. Per la ispezione condotte con depositi spessi o ostruzioni parziali, è consigliabile eseguire uno spurgo o una pulizia idrodinamica preventiva per ottenere immagini chiare e diagnosticamente utili. In molti casi, tuttavia, la videoispezione tubi acqua e di processo può essere eseguita direttamente, anche in presenza di depositi leggeri, senza pulizia preliminare.
Quanto tempo richiede la formazione per usare un robot di videoispezione industriale?
I sistemi moderni di videoispezione industriale sono progettati per essere operativi rapidamente. La formazione base — guida del robot, acquisizione video, inserimento annotazioni — richiede in genere 1-2 giornate. La formazione avanzata per l’analisi dei difetti, la classificazione secondo standard WRc/NASSCO e l’utilizzo del software di reportistica richiede un percorso più strutturato, spesso disponibile direttamente dal costruttore o dal distributore.
Il software di videoispezione si integra con SAP o altri ERP aziendali?
I software di controllo tubazioni di fascia professionale offrono solitamente API di integrazione o export in formati standard (XML, CSV, IFC) compatibili con i principali ERP e CMMS. Prima dell’acquisto, verifica sempre la compatibilità specifica con il tuo sistema gestionale e richiedi una demo di integrazione con dati reali per valutare la qualità e la semplicità dello scambio dati.
Come si sceglie tra un robot con cavo da 100 m e uno da 300 m?
La scelta dipende dalla lunghezza massima dei tratti da ispezionare e dalla frequenza di accessi intermedi disponibili nella rete. Per le ispezioni condotte industriali su grandi impianti, dove i punti di accesso sono limitati e distanti, il cavo da 200-300 m è spesso necessario per coprire l’intero tratto da un singolo punto di calata. Il cavo più lungo comporta un robot con motori più potenti e un sistema di avvolgicavo motorizzato: valuta sempre il peso totale del sistema in relazione alla logistica dell’intervento.
